小型廂式壓濾機
一、概念
小型廂式壓濾機的濾室有一塊平板濾板和一塊中空的濾框組成，濾布固定在板框上的，這是早期主要壓濾機形式，而廂式壓濾機的濾室是由相鄰兩塊凹陷的濾板構成，主要優點是更換濾布方便，缺點是效率低、過濾效果不好、濾板容易壞。
二、組成部分
機架部分
機架部分是機器的主體，用以支撐過濾機構，連接其它部件。它主要由止推板、壓緊板、油缸體和主梁等部件組成。機器工作時，油缸體內的活塞推動壓緊板，將位于壓緊板與止推板之間的濾板、隔膜板、濾布?jí)壕o，以保證帶有壓力的料漿在濾室內進行加壓過濾。
過濾部分
1.過濾部分是由按一定次序排列在主梁上的濾板、夾在濾板之間的濾布、隔膜濾板組成，濾板、濾布與隔膜濾板的相間排列，形成了若干個獨立的過濾單元──濾室過濾開始時，料漿在進料泵的推動下，經止推板上的進料口進入各濾室內，并借進料泵產生的壓力進行過濾。由于濾布的作用，使固體留在濾室內形成濾餅，濾液由水嘴 (明流)或出液閥（暗流）排出(水嘴規格見附表一)。若需洗滌濾餅，可由止推板上的洗滌口通入洗滌水，對濾餅進行洗滌；若需要較低含水率的濾餅，同樣可從洗滌口通入壓縮空氣，穿過濾餅層，以帶走濾餅中的部分水分(適用于Uk機型)。若從進氣口通入壓縮空氣或高壓液體，鼓動隔膜，對濾餅進行壓榨，可進一步降低濾餅的含水率
2.在壓濾機使用過程中，濾布起著關鍵的作用，其性能的好壞，選型的正確與否直接影響著過濾效果。所使用的濾布中，常見的是由合成纖維紡織而成，根據其材質的不同可分為滌綸、維綸、丙綸、錦綸等幾種。
3.除此之外，常用的過濾介質還包括棉紡布、無紡布、篩網、濾紙及微孔膜等，根據實際過濾要求而定。
三、工作原理
濾板的表面有麻點和凸臺，用以支撐濾布。濾板的中心和邊角上有通孔，組裝后構成完整的通道，能通入懸浮液、洗滌水和引出濾液。濾板兩側各有把手支托在橫梁上，由壓緊裝置壓緊濾板。濾板之間的濾布起密封作用。

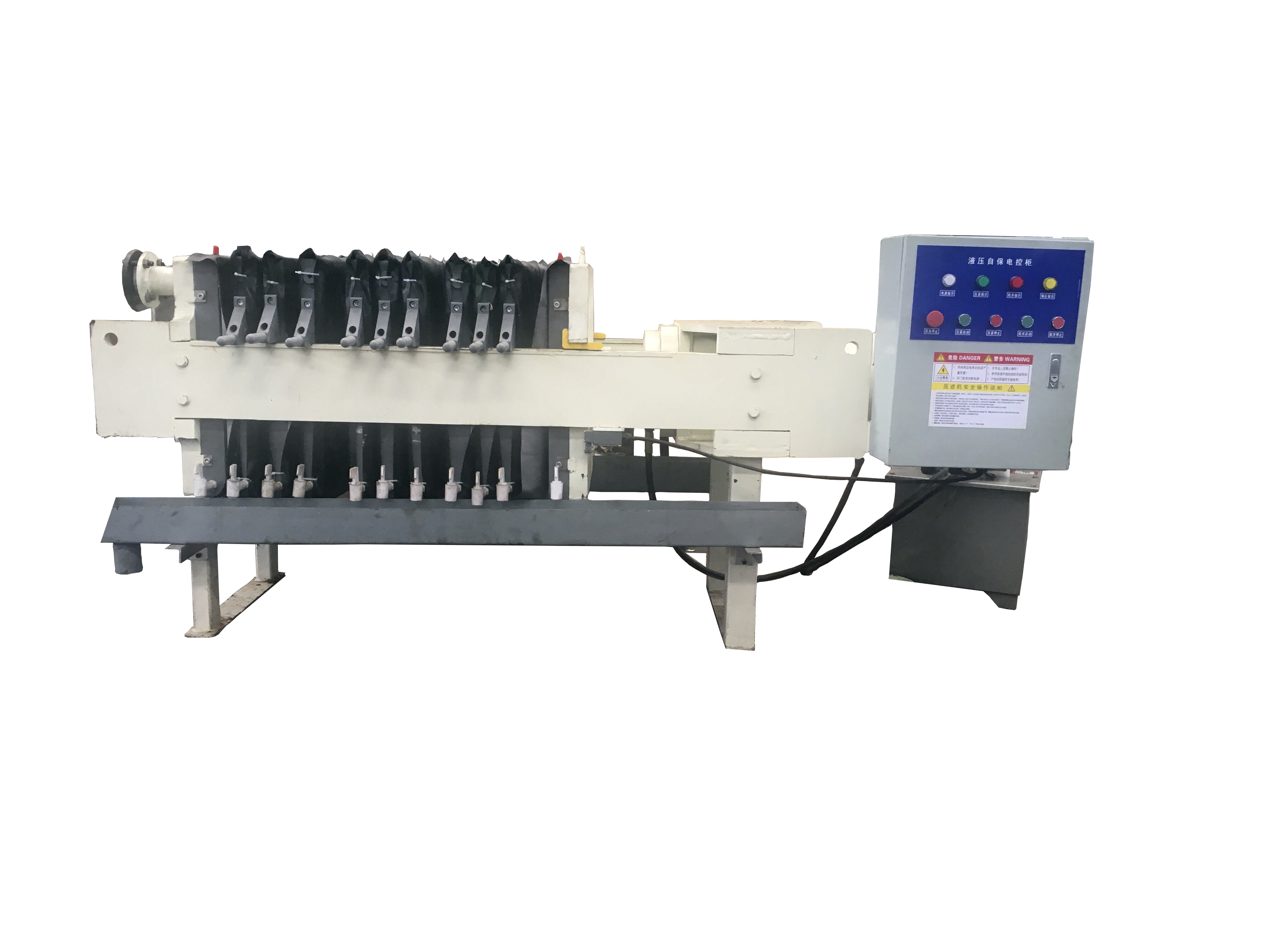

小型壓濾機
